用铝型材DIY设备机架:以MayCAD中文版为例

yyzq
2024-11-26 / 0 评论 / 0 点赞 / 368 阅读 / 1,233 字

前言

在家里使用光猫、路由器和NAS等网络设备的朋友,经常会面临一个问题:如何整齐、合理地安置这些设备?网上有许多解决方案,比如购买成品机架或手工制作。经过多方对比,我选择了用铝型材DIY的方式,既能根据自己的实际空间定制,也能满足设备散热和布局的需求。
image-1732620215081
在设计DIY机架时,MayCAD是一款非常适合的设计工具。它是一款专为铝型材结构设计开发的软件,默认是英文版,但使用新贵工作室的中文版后,操作更为直观,尤其对国内用户来说更友好。

接下来,我将详细介绍如何用MayCAD中文版设计自己的铝型材设备机架。

1. 为什么选择铝型材DIY?

铝型材是近年来在DIY领域备受欢迎的材料,其优点包括:

模块化:铝型材配件丰富,可以随意搭配、组合。
强度高:足以支撑NAS、UPS等较重的设备。
易于改造:设计完成后,可以随时调整或扩展。
美观:简约工业风,适合家庭或工作室环境。
相比成品机架,铝型材DIY机架的灵活性和性价比让人更心动。

2. MayCAD简介

MayCAD 是一款专为设计铝型材框架而开发的软件,支持快速绘制铝型材的三维模型,并能自动生成材料清单(BOM)。主要包括:
image-1732620518165
全中文界面:菜单、按钮、选项等全中文显示,降低学习门槛。

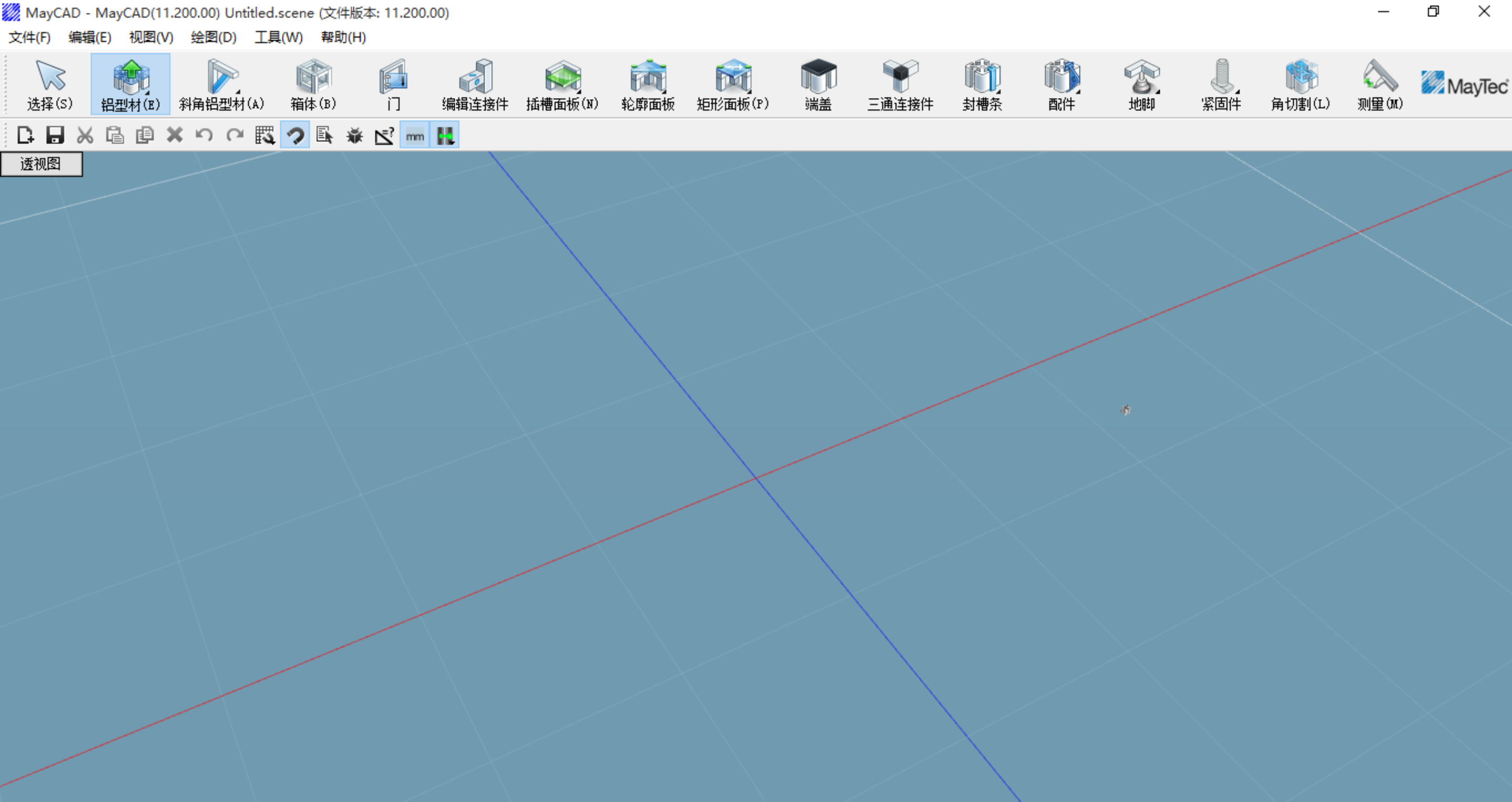

image-1732620458532
快捷操作:内置常用尺寸、标准配件库。
这些改进让MayCAD成为国内用户设计铝型材结构的不二选择。

点我下载maycad中文版

maycad英文v5.2版本点我下载

3. 使用MayCAD设计设备机架的步骤

(1)规划需求
首先,根据设备的实际尺寸和摆放需求,规划机架的基本框架,比如:

层数:路由器、NAS、UPS分别占用的层数。
尺寸:根据放置空间的大小,确定机架的长宽高。
配件:需要增加侧板、滚轮或防尘网吗?
(2)安装MayCAD中文版
前往下载MayCAD中文版。
安装并启动软件,进入全中文界面。
(3)开始设计
选择铝型材类型:在左侧的型材库中,选择所需的型材规格(如2020型材)。
绘制框架:使用鼠标拖动,拼接框架,调整型材的长度和位置。
添加配件:从配件库中拖入角件、螺丝、滑轨等,模拟实际组装效果。
验证结构:利用MayCAD的自动检测功能,检查框架是否拼接合理。
(4)生成材料清单
设计完成后,MayCAD会自动生成一份材料清单(BOM),列出所需的型材、配件及其规格。这份清单可以直接用来采购。
image-1732620707017
(5)实际组装
拿到材料后,根据设计图组装机架即可。铝型材的拼接非常简单,用六角扳手拧紧螺丝即可完成。

4. 设计示例:简约三层设备机架

以下是一个三层铝型材机架的设计思路:

顶部:放置路由器和光猫,方便接线。
中部:放置NAS,保证通风散热。
底部:放置UPS,避免日常操作干扰。
设计效果图如下
image-1732620288664
image-1732620305877

5. 总结与建议

铝型材DIY设备机架是一种性价比高、定制化强的解决方案,而MayCAD中文版为设计这一过程提供了极大的便利。对于动手能力强、追求个性化的朋友,铝型材DIY是一个值得尝试的方向。

最后,DIY过程可能会遇到一些挑战,比如精度问题或组装难点,但通过设计前的规划和细心的操作,这些都可以克服。希望这篇文章对你有所帮助,赶紧动手试试吧! 😊

如果需要具体设计指导或进一步的帮助,欢迎随时交流!
